微信扫码 · 一件起做镀层厚度2~8μm：这个范围依据什么、过薄过厚各有什么后果

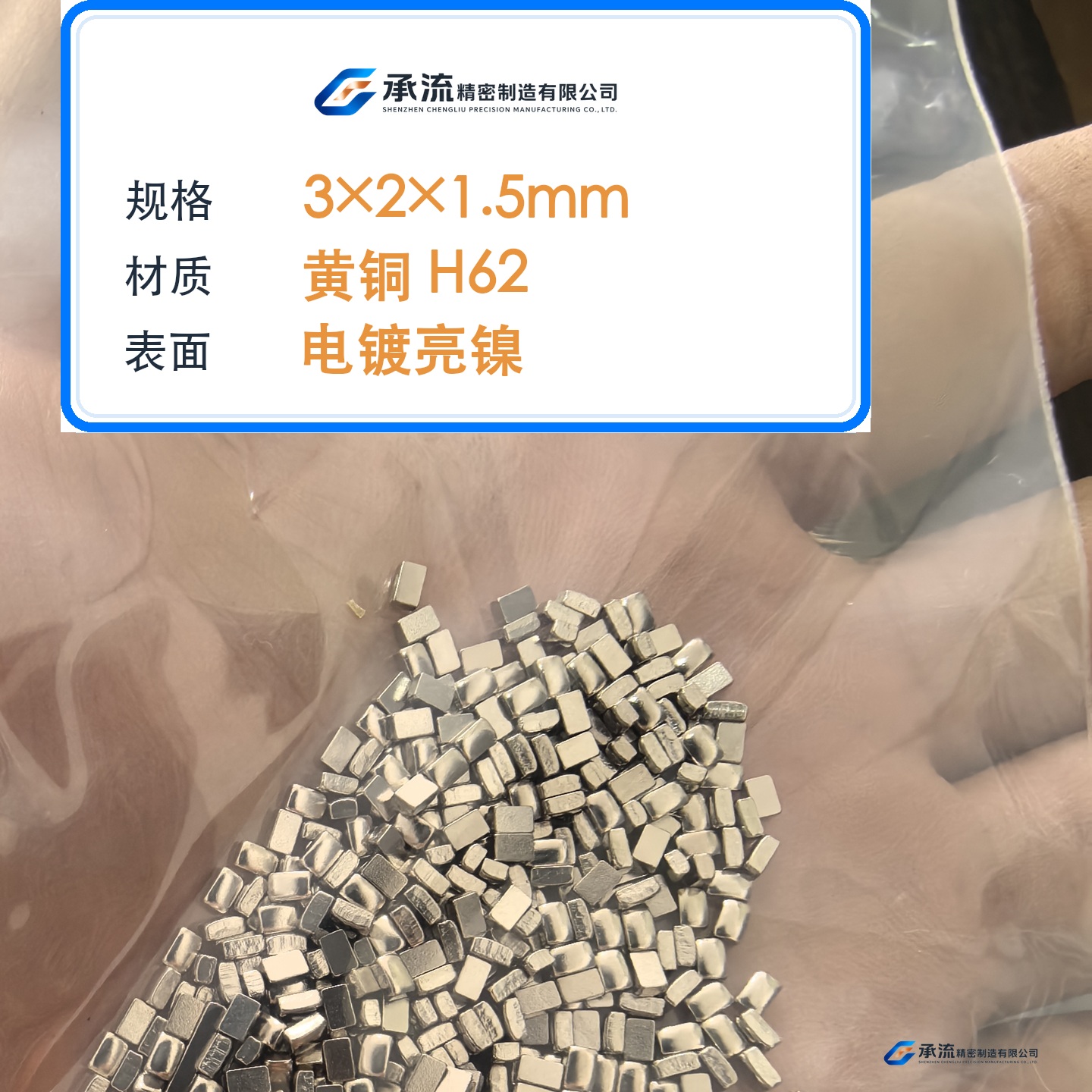

承流镀锡、镀镍层厚度按2~8μm控制。本文说明这个范围的依据，镀层过薄与过厚分别在焊接、存储、折弯、贴片上出现什么问题，以及采购时怎么核对来料与图纸。
先给结论：2~8μm是控制带，不是单一目标值
承流的镀锡、镀镍层厚度口径是2~8μm。这是一个上下限区间，不是所有件都做到中间值。具体落在哪一段，取决于件型、镀种、后续是否回流焊、是否要折弯、存储周期多长。图纸上写“镀锡”不够，最好把厚度区间和镀种一起标出来，否则来料检验没有判据。
下限2μm：保证镀层连续，不留裸铜
镀层的第一件事是盖住基材。冲压件的切口、毛刺根部、孔壁是镀层最薄的位置，滚镀件尤其要看这些地方。低于2μm，局部容易出现漏镀或断续，铜面暴露后在潮湿环境里氧化，镀锡件上锡会发花、发黑。所以2μm是连续性底线，不是性能上限。
上限8μm：太厚反而带来新问题
镀层不是越厚越好。镀锡偏厚，焊点下方容易出现锡层堆积与流动不均，细间距贴片件还可能影响锡膏高度；镀镍偏厚，内应力上升，折弯件在弯角处镀层开裂、起皮的风险增加。另外厚度上去了，冲压件的装配间隙、贴片吸嘴的取放高度都要重新核。所以8μm是控制上限，超过就要评估。
镀种不同，区间内的取值也不同
镀锡焊接性最好，上锡快，适合需要回流焊或锡焊的连接件，厚度按焊接工艺定。镀雾锡用于对可靠性要求高的场合，利于均匀上锡，可抑制锡须倾向。镀镍镀层致密、抗氧化，适合长期存储与通用导流，取值偏中间段更稳。镀金用于高可靠或采样类场合，成本较高，按需选择。基材搭配常见黄铜镀镍、黄铜镀锡、紫铜镀锡、紫铜镀镍。
耐蚀按48小时中性盐雾控制，特殊要求可到72小时
常规按48小时中性盐雾控制，客户有特殊要求时可做到72小时，可送第三方盐雾测试。盐雾结果和镀层厚度、镀种、基材都相关，不能只拿厚度一个数判断。需要具体数据时按实测确认，不要按经验值倒推。
工厂怎么控：来料先看外形与镀层再上机
一线做法是来料先核对外形与镀层，再上机，避免材质或批次波动带进尺寸与信号问题。电镀后做外观与尺寸检验，出货前全检关键尺寸，逐批抽检铜件厚度与平面度，编带件还要看载带平整度和剥离力，按EIA-481抽检。编带状态看实拍即可核对，不必等报告。贴片件的厚度与平面度直接影响吸嘴取放和锡膏高度，是关键控制项。
采购核对清单：图纸上要写清这四项
询价时把尺寸（长×宽×厚，单位mm）、材质（黄铜H62/H65或紫铜T2）、表面处理（镀种加厚度区间）、包装（编带还是散装、数量）一次给全。料号按CL-长×宽×厚-材质代码，H为黄铜、T为紫铜。可提供尺寸报告、材质证明、ROHS/REACH类资料，具体以订单确认为准。厚度是否达标，最终按图纸和实测判定。
常见误区：把厚度当唯一指标
镀层厚度只是其中一项。结合力、均匀性、切口覆盖、镀后是否折弯，都会影响实际使用。一件起做、开模周期约一周，样品来源厂就是量产下单厂，可以先拿样试焊、试贴，确认温度曲线与锡膏厚度后再批量。载流能力需按实测温升确认，不按镀层厚度推算。需要规格表联系承流获取。
